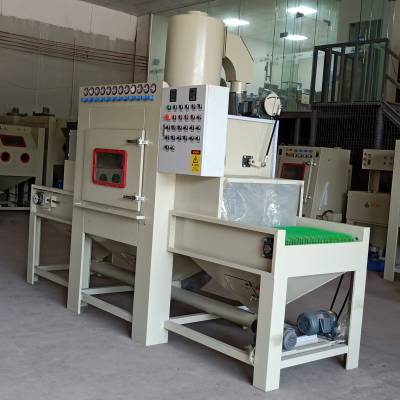

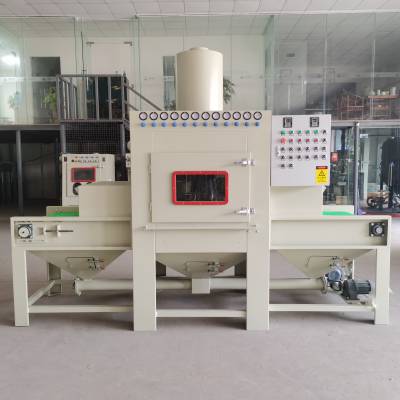

输送式自动喷砂机的工作原理：

输送式自动喷砂机是以压缩空气为动力，通过压缩气流的高速运动在喷砂枪内形成的负压，将磨料通过输砂管吸入喷砂枪并经喷嘴喷出，喷到被加工表面，达到预期的加工目的。在喷砂机中，压缩空气既是供料动力又是射流的加速动力。

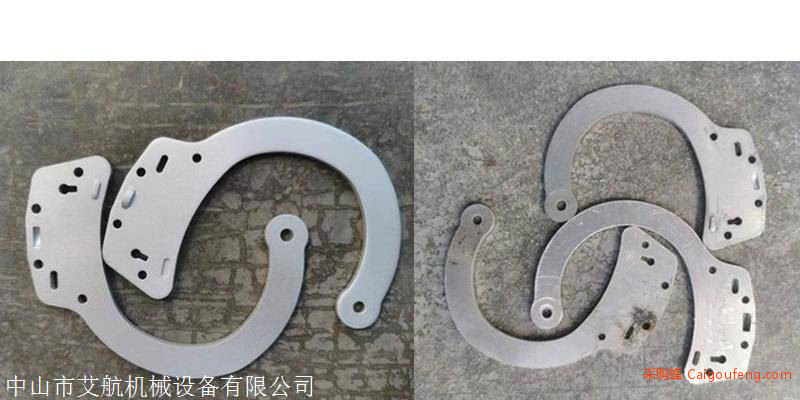

输送式自动喷砂机的应用范围：翻新，除锈，除油，除漆脱漆，去氧化层，去毛刺披锋，增加附着力，增加耐强度，去除表面应力，表面美化光饰等功能；电镀、氧化、喷涂前的工件表面清理、清洁等前处理，提高产品表面的附着力；各类模具、铸造件、冲压件、五金件、铝制品、金属制品的去氧化皮、去毛刺残渣、除锈、除油、旧件翻新；陶瓷制品、玻璃制品、石材、水晶工艺品、塑胶制品光饰、雾化作用、去毛边、去毛刺、表面文字与图案的雕刻及穿孔处理，同时可增加喷涂附着力。同时可用于木材/家具底漆打磨、毛边毛刺的清理。

输送式自动喷砂机主要技术参数：

规格型号：AH-3310A-12

主机外形尺寸：L3300*W1250*H2850（mm）

输送带宽度尺寸：1000（mm）

喷枪数量：12把

喷嘴直径：8（mm）

照明：18W 节能灯 2只

电源：380V 50-60HZ

1、电气系统：

电气系统由过滤器、压力表、调节阀电磁行程开关电机及相应的管路及控制元件组成。

2、能源配置及消耗：

离心风机1台：功率3kW

输送电机1台：功率0.75KW

摇摆电机1台：功率0.4KW

搅砂电机1台：功率0.4KW

照明及电控制：功率0.2KW

电磁阀12个：12*0.02KW

总功率：除空压机外约5KW

3、压缩空气系统:（客户自备）

要求提供压力为7bar，流量约10m3/min的干燥压缩空气，空压机功率约55KW。

4、除尘器：

除尘器由内芯、反吹风机构、离心风机、机体、风管、风管弯头等组成，

（1）机体由2.0mm冷轧钢板焊接而成，内外表面喷漆；

（2）离心风机4-72型，B式传动，功率3KW；

反吹风机构由贮气罐、脉冲电磁阀、气管等组成，每组内芯都配有脉冲电磁阀，当清除灰尘、控制器自动对每组内芯进行吹风，把捕集在内芯外表面的粉尘震落，然后粉尘随气流而下落入尘斗.

(3)除尘箱外尺寸：1200*1200*1800MM

输送式自动喷砂机的配套要求

1.本机电源要求：三相、380V、8KW、50HZ的电源插座；

2.本机气源要求：干燥，压力在5~8bar范围内选择，流量必须达到10立方；

3.气源管道要求：耐压胶管，2.0寸以上。

4.电源线路要求：三相四线，

工件清理顺序为：

上料——输送——进喷砂清理室———净吹风-出喷砂清理室—再次净吹风—下料砂料循环工序为：

——砂料储存——流量控制——喷砂清理——螺旋水平输送——再进入砂料

输送式自动喷砂机的操作说明

1.开机前准备

检查电源及气源的连接状况，将机器的三条线安装在  380V  50HZ电源上,然后外壳接地（要求可靠）

2.开机操作

1、接上电源，开启风机启动开关、照明开关、喷枪开关。

2、根据工件的工艺要求调节喷枪摆动的速度和喷砂的时间。

3、将产品放入输送台上，输送台载重限100公斤。

4、本机工作状态：1.自动：机器全自动运行。

3.关机操作

   下班后应该关闭电源，关闭压缩空气，然后将除尘箱底部盛灰箱里的灰尘倒掉

4.日常维护

a.喷枪和气嘴的胶皮护套需定期检查，定期更换，一般每星期需检查一次，发现损坏必须马上更换，否则气嘴被砂料磨损，甚至损坏喷枪。

b.砂管需定期检查，检查是否磨穿。砂管接头是否连接紧密，否则喷不出砂或砂料较少，影响设备的正常运行。

c.经常检查喷砂室内胶皮，输送带上胶皮磨损情况，如有损坏马上更换。

d.每班工作结束，要把机器打扫干净并检查各易损件（包括喷枪、喷嘴、砂管、气管等）的磨损情况，如有损坏马上更换。

输送式自动喷砂机功用：

1、表面加工：金属氧化层，碳化物黑皮，金属或非金属表面污锈清理，陶瓷表面黑点，铀色去除，彩绘重生。

2、美化加工：各种贵金属制品之消光或雾面处理，水晶，玻璃，波纹，压克力等非金属之雾面加工以及能使加工物表面成金属光泽。

3、蚀刻加工：玉石，水晶，玛瑙，半宝石，印章，，古董，大理石墓碑，陶瓷，木材，等之蚀刻美工。

4、前处理加工：铁氟龙（TEFLON），橡胶，塑料被覆，电镀，金属喷焊，镀钛等之前处理，使产品表面附着力增加。

5、毛边加工：电木，塑料，锌，铝压铸品，电子零件，磁芯等之毛边去除。

6、应力去除加工：***工业之零件，除锈，除漆消光，整修等之应力去除加工处理。

7、模具表面喷砂，模具咬花后表面处理，线切割模，玻璃模，轮胎模，导电橡胶模，鞋模，电木模，电镀，按键模，塑料制品模表面清洁。

8、玻璃加工：各种工艺玻璃之喷砂，磨砂雾面效果。

售后服务：

1、整机***一年，易损件除外，终身维护。公司设有售后服务人员，售后服务快，让您无后顾之优。
2、送货时向客户详细讲解喷砂机、抛丸机、毛边机各个部件的功能及使用，手把手的教客户操作演示，并帮您免费试样品，确定客户会操作后收款。
3、定期向客户回访使用情况，为用户提供终身全过程跟踪服务，积极听取客户所提的每一条意见，并努力改善解决。对于客户不能处理的技术上的问题，可免费帮客户试样。
4、保质期间的服务：售后人员及时到现场查找原因，并迅速给出解决方案，能及时处理的，立即处理。不能及时处理的经客户同意，采取一切可以实施的措施，保证设备运行，或需要更换零件或设备，我们无条件更换，保质期内一切零配件均免费保修。
5、保修期间：用户可随时咨询我司的设备维修，保养方面的知识。零配件只收取成本费用，并长期以优惠的价格提供耗材。
